Principali differenze e applicazioni nella lavorazione meccanica

Se chiedete a tre macchinisti di spiegarvi la differenza tra maschere e dispositivi di fissaggio, probabilmente otterrete tre risposte diverse. È una di quelle cose che viene costantemente confusa, soprattutto da chi non lavora direttamente alla macchina.

Ma quando si progetta un setup, questa distinzione diventa cruciale. Il modo in cui si tiene un pezzo cambia tutto: allineamento, ripetibilità e velocità con cui è possibile caricare il pezzo successivo. Per un prototipo unico, non è un grosso problema. Ma per una produzione di mille pezzi? È fondamentale.

La principale differenza tra una dima e un dispositivo di fissaggio nella lavorazione meccanica risiede nel modo in cui controllano l'utensile e bloccano il pezzo. Una dima guida l'utensile di taglio per un posizionamento preciso del foro, mentre un dispositivo di fissaggio si limita a tenere fermo il pezzo per operazioni CNC o automatizzate. Questa tabella riassume le principali differenze a colpo d'occhio.

Le maschere e le attrezzature sono progettate per eliminare la variabilità di posizionamento. Gli operatori non devono posizionare manualmente ogni pezzo. La configurazione stessa dovrebbe determinare con precisione dove si trova il pezzo e come l'utensile lo colpisce. Una volta impostato tutto, la macchina ripete il processo senza che sia necessario alcun intervento da parte dell'operatore.

Molti negozi costruiscono ancora i propri arredi da zero, anche se questo approccio sta diventando meno comune. La maggior parte del lavoro di produzione si sta spostando verso partner specializzati che hanno già le configurazioni a punto. Le aziende sostanzialmente uniscono iLavorazione CNCgrazie alla progettazione dell'attrezzatura, è possibile passare direttamente da un file CAD a un pezzo finito senza impiegare tre settimane solo per costruire l'utensile.

Che cosa sono le maschere e le attrezzature?

Prima di esaminare le applicazioni, è utile capire cosa siano effettivamente le maschere e le attrezzature di fissaggio. Quindi, cosa sono le maschere e le attrezzature di fissaggio?

Una dima posiziona il pezzo in lavorazione e guida l'utensile da taglio.

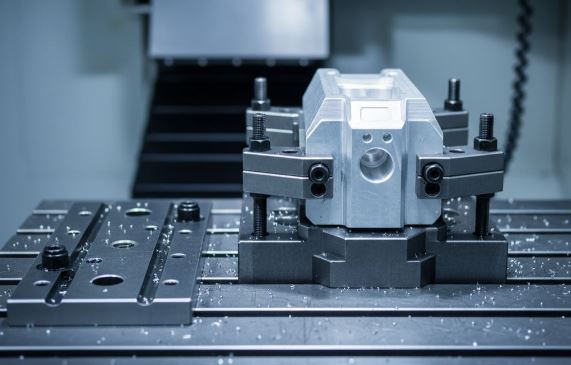

Un dispositivo di fissaggio blocca e posiziona il pezzo in lavorazione, mentre la macchina utensile controlla il percorso di taglio.

Questa è la differenza fondamentale.

Le dime sono comunemente utilizzate nelle operazioni di foratura, dove le boccole di guida controllano con precisione il punto di ingresso della punta del trapano nel pezzo. I dispositivi di fissaggio sono più comuni nella lavorazione CNC, dove il programma determina il movimento dell'utensile e il dispositivo di fissaggio serve semplicemente a mantenere il pezzo rigido e nella posizione corretta.

A cosa servono le maschere e le attrezzature di fissaggio nella produzione?

La maggior parte dei problemi di lavorazione meccanica si riduce alla coerenza. Potresti essere in grado di allineare un pezzo correttamente a mano, ma è quando si tratta di ripetere la stessa operazione cinquanta o cento volte che iniziano a presentarsi delle imprecisioni.

Le dime e le attrezzature eliminano ogni incertezza.

Una volta progettato il sistema di bloccaggio del pezzo CNC, l'operatore posiziona il pezzo in un punto prestabilito ed esegue l'operazione. Il sistema di bloccaggio stesso garantisce che la posizione rimanga costante.

Li vedrai utilizzati in operazioni come:

● foratura di modelli di fori ripetuti

● fresatura della stessa geometria su lotti di pezzi

● elementi filettati

● configurazioni di ispezione in cui i pezzi devono essere posizionati in un orientamento controllato

Negli ambienti di produzione, questo consente di risparmiare tempo, ma soprattutto garantisce la prevedibilità del processo.

Vantaggi di maschere e dispositivi di fissaggio nella lavorazione meccanica

Conoscendo la differenza tra maschere e dispositivi di fissaggio, riescono a controllare le operazioni di lavorazione in modo molto più semplice.

Alcuni dei vantaggi pratici includono:

● Posizionamento costante dei componenti per una maggiore precisione di lavorazione

● Affidabilità e ripetibilità nelle diverse fasi di produzione

● Carico e scarico più rapidi durante la produzione in batch

● Minore necessità di allineamento manuale per l'operatore

● Condizioni di taglio più stabili durante la lavorazione

● Utilizzato per foratura, fresatura, ispezione e bloccaggio di precisione nella produzione in serie

Non sono la parte più entusiasmante della lavorazione meccanica, ma determinano silenziosamente la fluidità con cui un lavoro si svolge.

Scelta tra una dima e un dispositivo di fissaggio in produzione

In un mondo ideale, la scelta è facile. In un'officina reale, la scelta si basa sui macchinari disponibili e sul volume di produzione. Non dovresti chiederti "Qual è la definizione da manuale?", ma piuttosto "Cosa rende questo lavoro più veloce?".

Quando un jig ha senso

Le dime sono la soluzione ideale quando la precisione e la ripetibilità della foratura sono prioritarie, soprattutto con attrezzature manuali.

Se devi forare cento piastre con lo stesso schema di foratura, non vorrai certo che un operatore individui manualmente ogni singolo punto di foratura. Una dima risolve questo problema forzando fisicamente la punta del trapano attraverso una boccola temprata. Usale quando:

● Stai eseguendo grandi lotti di modelli di fori identici.

● Le trapani a colonna manuali rappresentano il principale collo di bottiglia.

● È necessario rimuovere l'operatore "drift" dall'equazione.

Quando una partita vince

Le attrezzature di fissaggio sono fondamentali nel mondo CNC. Una volta programmato il percorso utensile CNC in un centro di lavoro, non è necessaria una guida fisica. La macchina sa già dove deve andare. Basta che il pezzo rimanga in posizione.

Ecco dove entra in gioco l'apparecchio. È progettato per:

● Fresatura multiasse, dove un bloccaggio robusto è indispensabile.

● Cicli ad alta velocità in cui è necessario sostituire i componenti in pochi secondi.

● Configurazioni automatizzate in cui la macchina gestisce la parte di "guida".

La zona grigia: ibridi ed era CNC

Un tempo il confine tra questi due concetti era netto. Oggi è un po' sfumato.

Vedrete utensili "ibridi" che posizionano un pezzo come una dima, ma che dispongono comunque di una piastra di guida per una specifica operazione manuale. Inoltre, i moderni sistemi CNC hanno ridotto la necessità di maschere di foratura tradizionali in molte operazioni di lavorazione. Se il posizionamento della macchina è preciso, la funzione di "guida" della maschera è già integrata nel software.
