Precisione in movimento: l'arte e la scienza della lavorazione CNC degli ingranaggi

Gli ingranaggi sono gli eroi misconosciuti del mondo meccanico. Dal complesso meccanismo di un orologio da polso alla potente trasmissione di una turbina eolica, questi ingranaggi sono... componenti dentati sono fondamentali per trasmettere movimento e forza. La richiesta di ingranaggi più resistenti, silenziosi, efficienti e prodotti più velocemente ha spinto la produzione ad abbandonare i metodi tradizionali e a orientarsi verso un processo rivoluzionario: Lavorazione degli ingranaggi CNC (controllo numerico computerizzato).

Questa tecnologia rappresenta l'apice della produzione di precisione, combinando software avanzati, macchinari sofisticati e competenze ingegneristiche per creare ingranaggi di qualità eccezionale.

Che cosa è la lavorazione CNC degli ingranaggi?

La lavorazione CNC degli ingranaggi è un processo di produzione sottrattivo in cui un software pre-programmato determina il movimento degli utensili e dei macchinari di fabbrica. Comporta il controllo automatizzato di utensili di lavorazione come mulini, tornie in particolare macchine dedicate al taglio degli ingranaggi, come dentatrici e sagomatrici, per produrre denti di ingranaggi con una precisione al micron.

Il processo inizia con un pezzo grezzo di materiale, in genere acciaio, alluminio, ottone o plastica. Questo pezzo grezzo viene montato su una macchina CNC, che utilizza utensili da taglio per rimuovere progressivamente il materiale, scolpendo la geometria precisa dei denti degli ingranaggi secondo un progetto digitale (modello CAD).

Processi chiave di produzione di ingranaggi CNC

Per creare diversi tipi di ingranaggi vengono impiegati diversi processi CNC specializzati:

1. Dentatura CNC: questo è il metodo più comune per la produzione di ingranaggi cilindrici ed elicoidali. Un utensile da taglio chiamato creatore, un utensile cilindrico con denti di taglio elicoidali, ruota in sincronia con il pezzo grezzo dell'ingranaggio. I denti del creatore incidono gradualmente il pezzo grezzo, generando la forma del dente dell'ingranaggio. Il CNC controlla la velocità di avanzamento, la velocità di rotazione e la sincronizzazione con incredibile precisione.

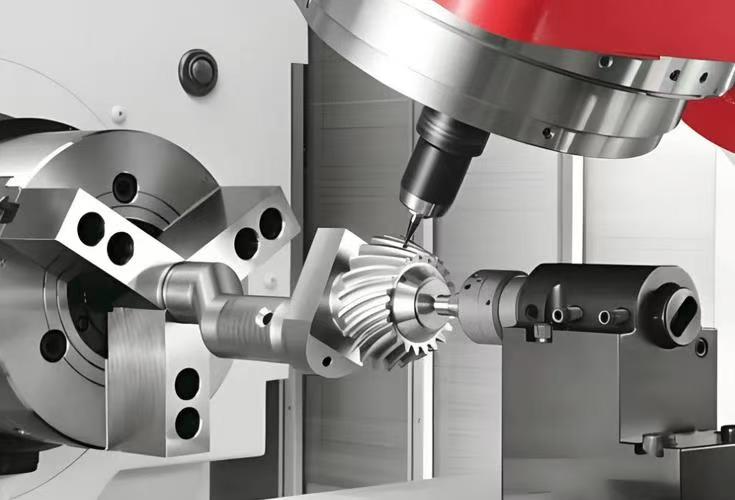

2. Fresatura CNC di ingranaggi: utilizzando una fresa rotante multi-dente, questo processo può creare un'ampia varietà di ingranaggi, inclusi ingranaggi conici e profili personalizzati. Sebbene non sia sempre veloce come la fresatura a creatore per grandi volumi, fresatura CNC offre un'enorme flessibilità per prototipi, ingranaggi di grandi dimensioni o ingranaggi con forme dei denti uniche.

3. Sagomatura degli ingranaggi CNC: questo processo utilizza un utensile da taglio alternativo che ricorda un ingranaggio. La fresa e il pezzo grezzo ruotano insieme con un movimento di accoppiamento, "rasando" la forma del dente sul pezzo grezzo. È eccellente per creare ingranaggi interni e ingranaggi molto vicini a spallamenti o altre ostruzioni.

4. Rettifica degli ingranaggi CNC: Per i massimi livelli di precisione e finitura superficiale, la rettifica degli ingranaggi viene utilizzata come processo di finitura. Utilizza una mola per rimuovere piccole quantità di materiale da un ingranaggio pretagliato. Questo processo tempra gli ingranaggi, elimina le distorsioni dovute al trattamento termico e consente di ottenere superfici di scorrimento più silenziose ed efficienti. È essenziale per applicazioni aerospaziali, automobilistiche e altre applicazioni ad alte prestazioni.

5. Rasatura e levigatura degli ingranaggi CNC: si tratta di processi di finitura utilizzati per migliorare la finitura superficiale e correggere piccole deviazioni nella geometria dei denti dopo il trattamento termico, riducendo ulteriormente il rumore e aumentando la longevità.

I vantaggi ineguagliabili della lavorazione CNC degli ingranaggi

Il passaggio al CNC ha trasformato la produzione di ingranaggi, offrendo vantaggi che i metodi tradizionali non possono eguagliare:

· Precisione e accuratezza eccezionali: le macchine CNC eliminano l'errore umano, producendo ingranaggi con tolleranze micrometriche. Ciò garantisce un accoppiamento perfetto, una distribuzione ottimale del carico e un funzionamento fluido.

· Coerenza e ripetibilità superiori: una volta verificato un programma, una macchina CNC può produrre migliaia di ingranaggi identici, lotto dopo lotto, garantendo una qualità costante durante l'intera produzione.

· Geometria complessa resa semplice: il software CNC può gestire facilmente profili di denti complessi, tra cui denti asimmetrici, evolventi modificate e design personalizzati che sarebbero estremamente difficili o impossibili da creare manualmente.

· Maggiore efficienza e produttività: l'automazione CNC consente la produzione senza supervisione (funzionamento senza supervisione), riducendo significativamente i tempi di produzione e i costi di manodopera per unità.

· Flessibilità e Prototipazione rapida: Modificare il progetto di un ingranaggio è semplice come modificare il file CAD e generare un nuovo percorso utensile. Ciò consente iterazioni rapide e prototipazioni economiche senza la necessità di utensili personalizzati.

Applicazioni: dove gli ingranaggi di precisione sono fondamentali

Gli ingranaggi lavorati a CNC sono presenti praticamente in tutti i settori che richiedono affidabilità e prestazioni:

· Automotive: trasmissioni, differenziali, sistemi di sterzo e componenti del motore.

· Aerospaziale e difesa: sistemi di attuazione, trasmissioni per elicotteri e avviatori di motori in cui il guasto non è un'opzione.

· Macchinari industriali: robotica, sistemi di trasporto, macchine utensili per impieghi gravosi e attrezzature per l'imballaggio.

· Energia rinnovabile: i grandi riduttori delle turbine eoliche che convertono la lenta velocità del rotore in rotazione ad alta velocità del generatore.

· Dispositivi medici: apparecchiature di precisione come robot chirurgici e sistemi di imaging (scanner TC/MRI).

Il futuro della lavorazione CNC degli ingranaggi

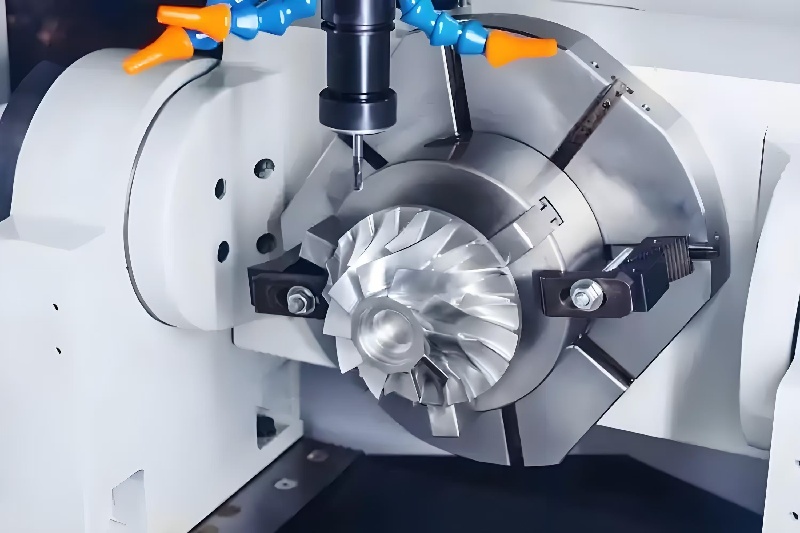

L'evoluzione continua con tendenze come la lavorazione multiasse, che consente di completare ingranaggi complessi in un'unica configurazione, e l'automazione integrata con robot per il carico e lo scarico. Sta emergendo anche la produzione additiva (stampa 3D) per la creazione di ingranaggi grezzi con forma quasi netta, che vengono poi rifiniti con Lavorazione CNC, riducendo gli sprechi di materiale. Inoltre, l'adozione di intelligenza artificiale e IoT (Internet of Things) consente la manutenzione predittiva, il monitoraggio in tempo reale e l'auto-ottimizzazione dei processi di lavorazione per un'efficienza ancora maggiore.

Conclusione

La lavorazione CNC degli ingranaggi è più di un semplice processo di produzione: è la spina dorsale della moderna ingegneria di precisione. Combinando la progettazione digitale con il taglio automatizzato ad alta precisione, consente la creazione di ingranaggi avanzati, affidabili ed efficienti che alimentano il nostro mondo. Con il continuo progresso tecnologico, la lavorazione CNC rimarrà all'avanguardia, guidando l'innovazione nella progettazione e produzione di ingranaggi per gli anni a venire.
